測污水流量計概述

LDE-KM系列智能電磁流量計（污水流量計）由傳感器和轉換器兩部分構成。它是基于法拉*電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

由于污水流量計的優點諸多，因此被廣泛應用于石油、化工、化纖、冶金、輕紡、造紙、制糖、給排水、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

污水流量計的工作原理是基于法拉*電磁感應定律。在污水流量計中，測量管內的導電介質相當于法拉*試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

測污水流量計主要技術數據

1.公稱通徑：DN6-2200mm

2.公稱壓力：0.6、1.0、1.6、2.5、4.0MPa(高壓可根據用戶要求加工)

3.精度：±0.2% ±0.5%(示值誤差)

4.測量范圍(流量):0-1m/s至0-10m/s

5.介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃

6.環境溫度：-25℃～+60℃

7.環境濕度：5～100%RH（相對濕度）

8.介質電導率：大于20μS/cm

9.安裝：一體型、分體型

10.外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，即可允許水龍頭 從任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）轉換器IP65

11.電極結構：三電極結構、刮刀電極結構

12.被測介質*高溫度：氯丁橡膠襯里*高80℃，聚氨脂襯里*高80℃，聚四氟乙烯襯里*高180℃， 耐高溫橡膠襯里*高120℃

13.傳感器輸出信號：0-0.2mVp-p至0-2mVp-p

14.電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊

15.防爆標志：ExmⅡT4，ExmdⅡBT4

測污水流量計襯里的選擇

1、聚四氟乙烯（F4）：

a、主要性能：是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

b、*高介質溫度：

體型：70℃

分離型：100℃ 150℃ （需特殊訂貨）

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

2、聚全氟乙丙烯（F46）：

a、主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。

b、*高介質溫度：

體型：70℃

分離型：100℃ 150℃ （需特殊訂貨）

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

3、聚氟合乙烯（Fs）：

a、主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。

b、*高介質溫度：

體型：70℃

分離型：80℃

c、適用范圍：濃酸、堿等強腐蝕性介質、衛生類介質。

4、聚氯丁橡膠：

a、主要性能：有極好的彈性，高度的扯斷力，耐磨性能好。耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

b、*高介質溫度：

體型：70℃

分離型：80℃ 120℃ （需特殊訂貨）

c、液體流量計適用范圍：水、污水、弱磨損性的泥漿礦漿。

5、聚氨酯橡膠：

a、主要性能：耐磨性能極強。耐腐蝕性能較差。

b、*高介質溫度：

體型：70℃

分離型：80℃

c、適用范圍：中性強磨損的礦漿、煤漿、泥漿。

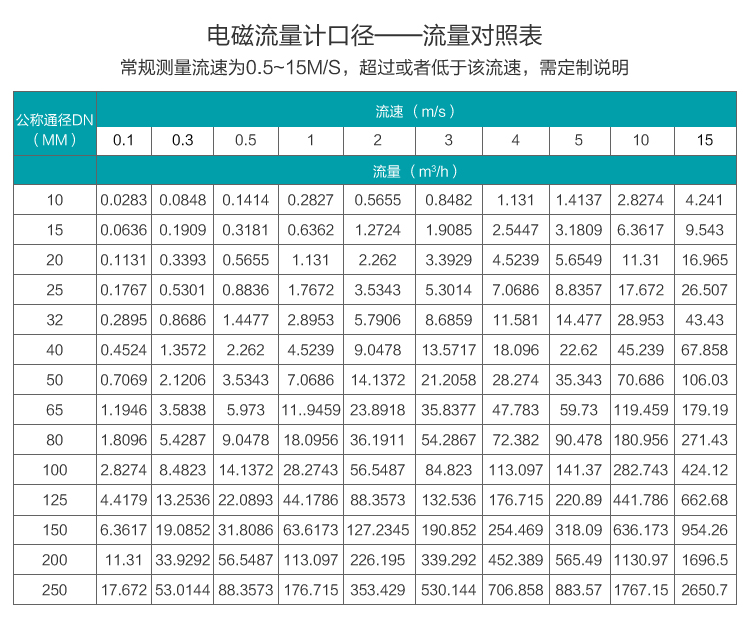

測污水流量計口徑及流量對照表
